Giriş Çıkış Ünitesi

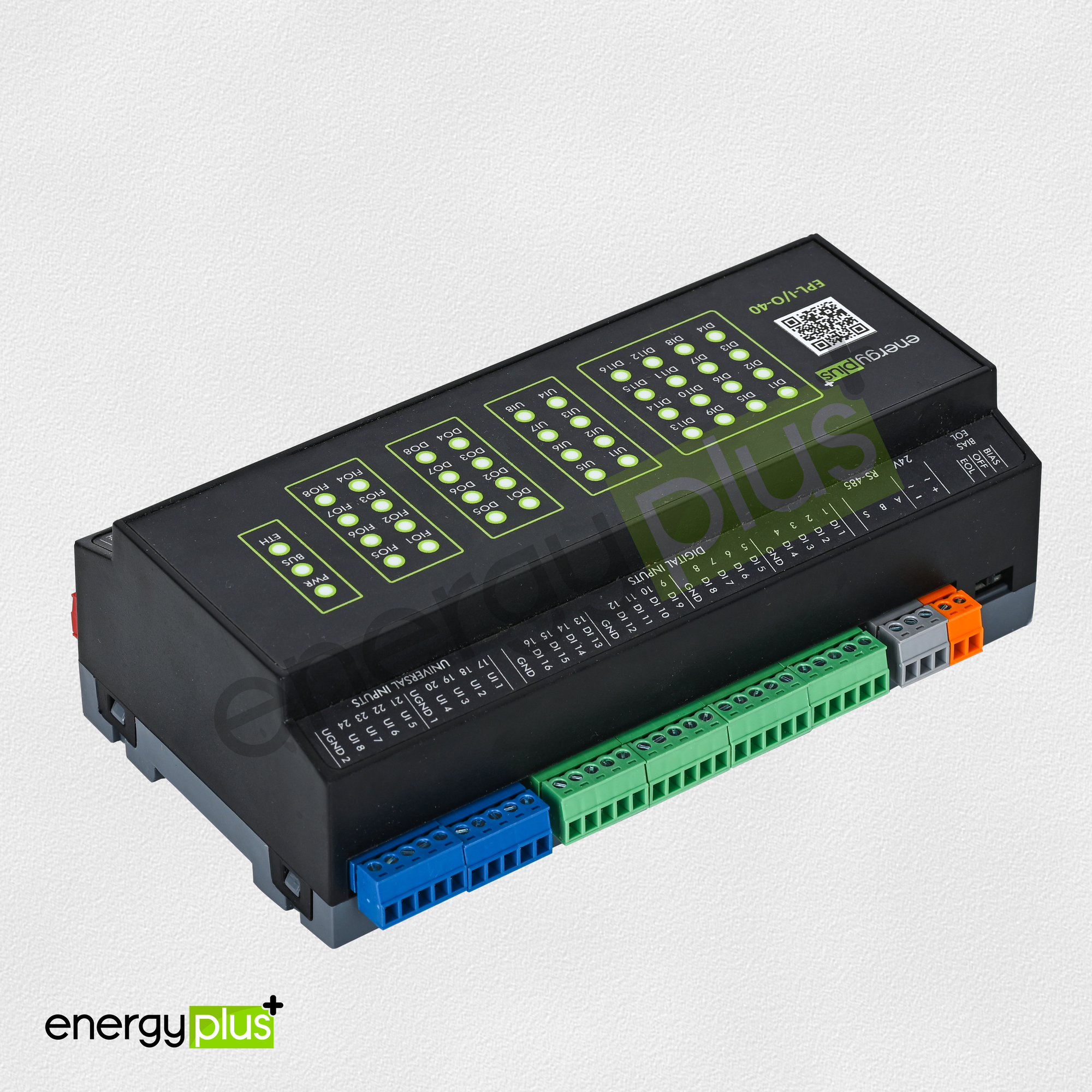

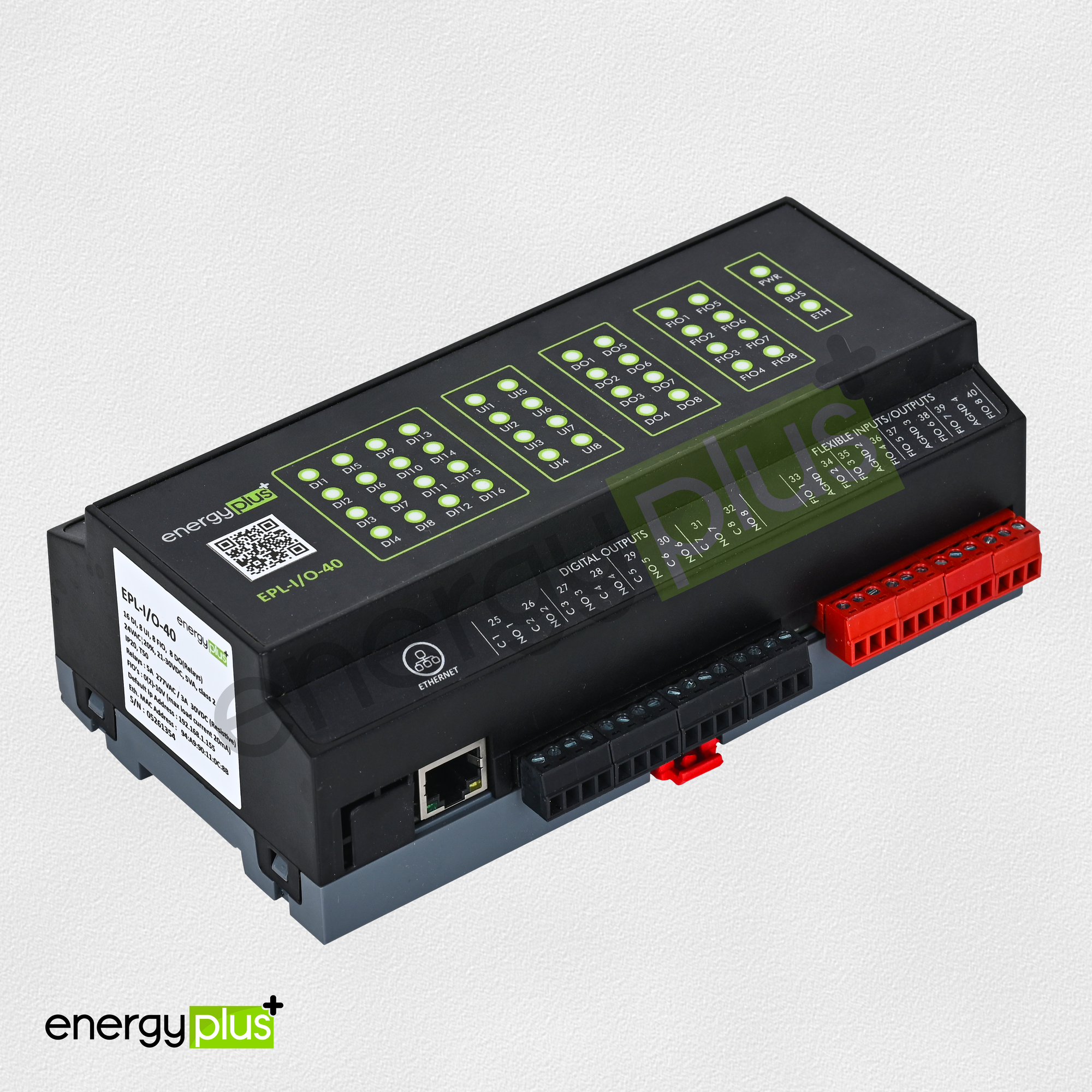

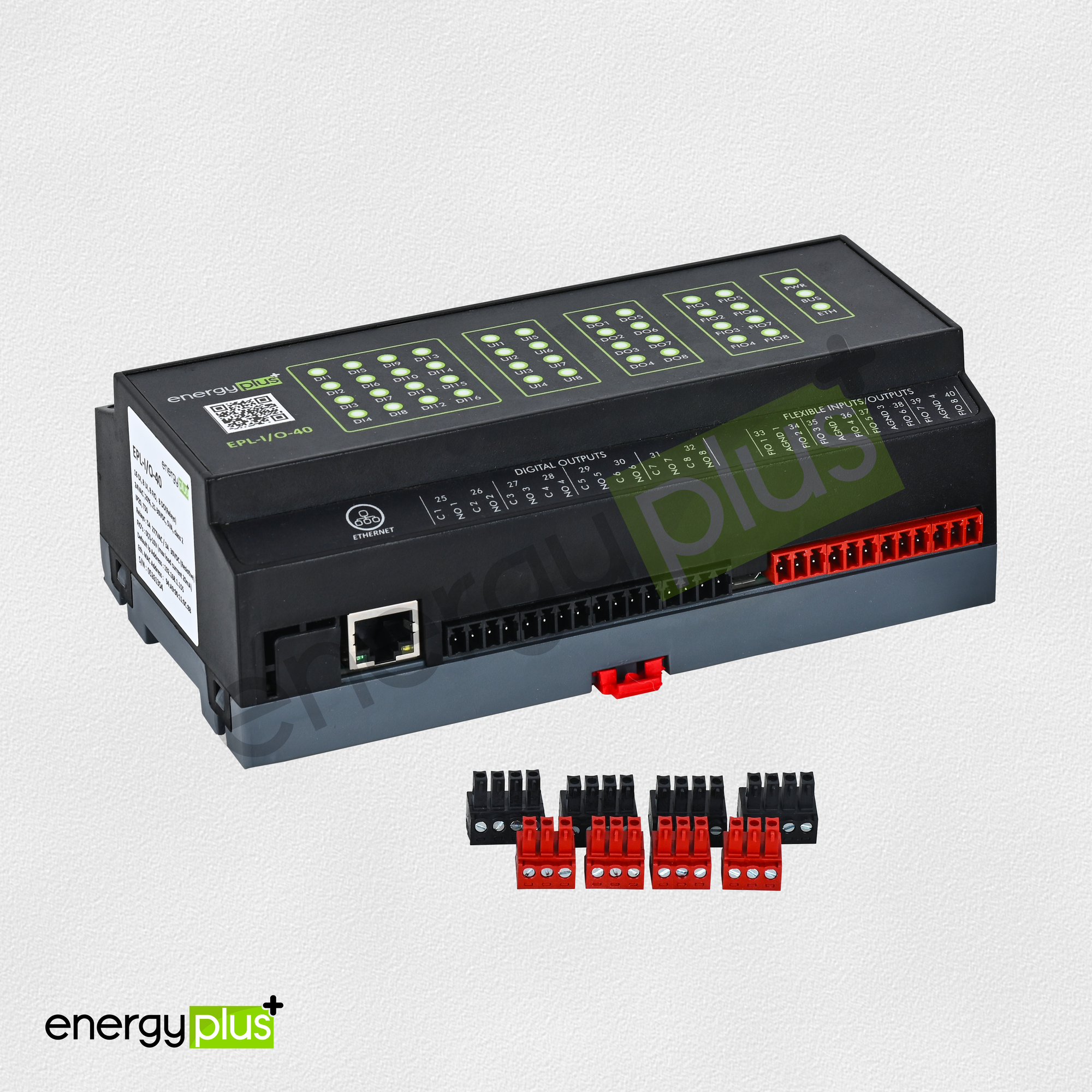

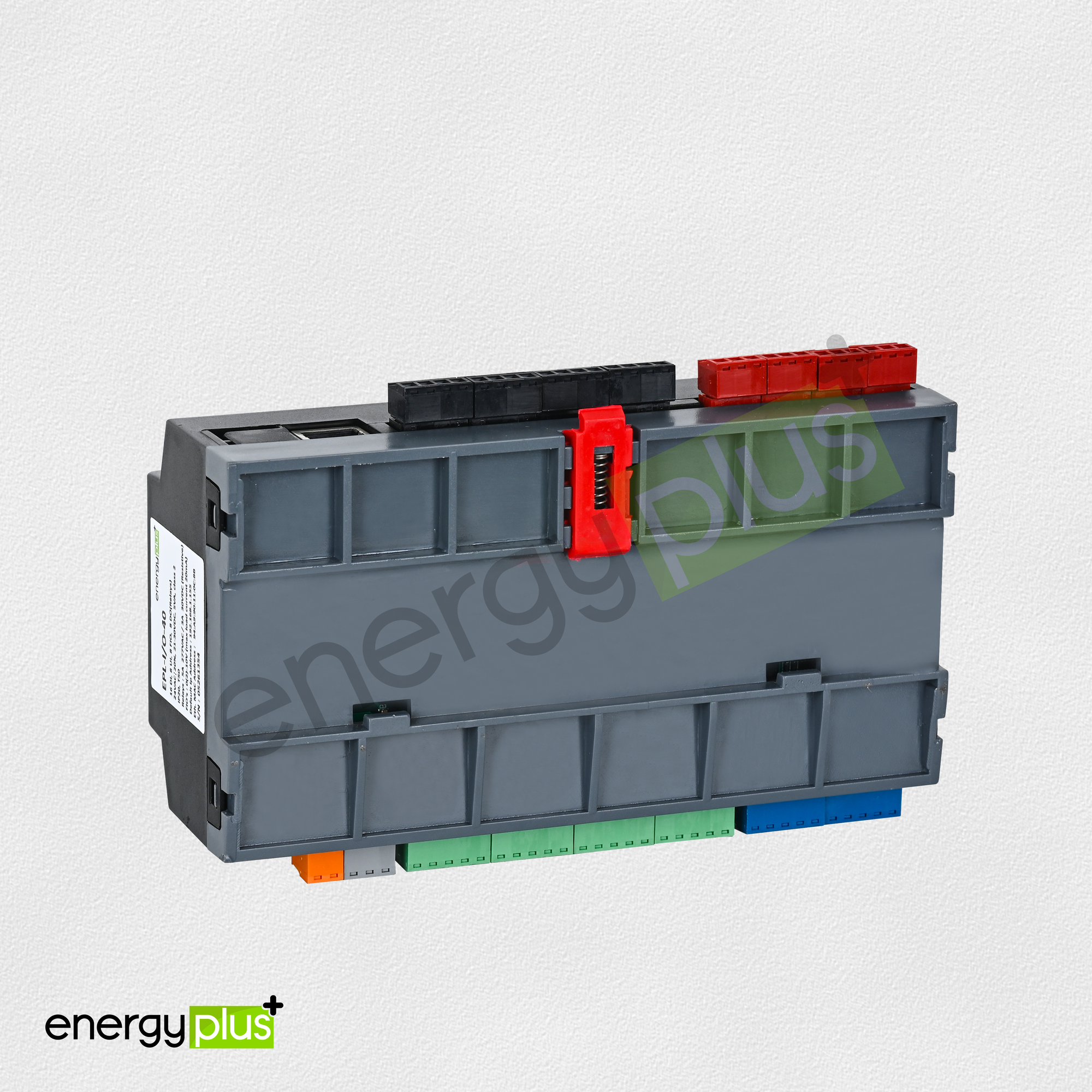

EPL-I/O-40, saha seviyesinde sabit I/O davranışı ve doğrudan fieldbus entegrasyonu beklenen projeler için geliştirilmiş Ethernet tabanlı bir uzak I/O (remote I/O) ve saha arabirim modülüdür. Yerel dijital ve analog sinyal toplama, röle ve analog aktüatör sürme, sabit Modbus ve BACnet yüzeyi, web/BLE tabanlı devreye alma ve servis operasyonlarını tek gövdede toplar. Mekanik sistem panoları ve saha kutularında tekrar edilebilir I/O yapısı, net kanal mühendisliği ve hızlı üst sistem entegrasyonu için konumlandırılmıştır. ÖNE ÇIKAN YETENEKLER • 16 DI, 8 DO, 8 UI, 8 FIO kanal • DI1–DI4 için pulse, totalizer ve pencere bazlı sayaç takibi • UI üzerinde gerilim, akım, dijital ve sıcaklık/rezistans sensör modları • FIO üzerinde analog çıkış, dijital çıkış ve dijital giriş esnekliği • Yerel web arayüzü, BLE ile mobil devreye alma ve OTA güncelleme • Sabit Modbus register düzeni ve BACnet nesne yüzeyi • Fail-safe varsayılanları ve haberleşme kesintisi davranışı TİPİK UYGULAMALAR • AHU, pompa, kazan, chiller ve yardımcı tesisat panolarında I/O genişletme • Mevcut BMS sistemlerine dry-contact, analog sensör ve universal nokta ekleme • VAV damper, analog vana, röle ve kontaktör çıkışlarının sahadan sürülmesi • Retrofit projelerinde sabit Modbus/BACnet haritası üzerinden entegrasyon KANAL AİLELERİ DI — 16 kanal: dijital durum izleme, ilk dört kanalda counter/pulse DO — 8 kanal: direct veya reverse dijital çıkış UI — 8 kanal: analog ölçüm, dijital kontak, NTC/PT/NI/rezistans sensör girişi FIO — 8 kanal: analog çıkış, dijital çıkış veya dijital giriş KANAL MODLARI DI: DIRECT, REVERSE, COUNTER DO: DIRECT, REVERSE UI: OFF, 0-10V, 2-10V, 0-20mA, 4-20mA, DI, NTC, PT1000, NI1000, RESISTOR FIO: OFF, 0-10V, 2-10V, DO, DI HABERLEŞME VE SERVİS Ürün sınıfı: Remote I/O / saha arabirim modülü Platform: Endüstriyel 32-bit mikrodenetleyici tabanlı yerel çalışma yapısı Ethernet: IPv4, statik IP veya DHCP, mDNS Servis arayüzleri: Web, BLE, OTA, dosya servisi Kullanıcı rolleri: admin, service Firmware referansı: V2.0.1 Modbus: sabit register düzeni (DI 100–135, DO 300–407, UI 500–587, FIO 700–807, hata/sayaç 999–1058) BACnet: AI 800–807, BI 900–907, BV 11200–, AV 11300–, BV 11400–, mod/scalar 10000–11100 Not: Gateway ve BACnet router fonksiyonları etkin lisans profiline bağlıdır; ayrıntılı register ve nesne listesi ayrı referans belgesinde verilir.
